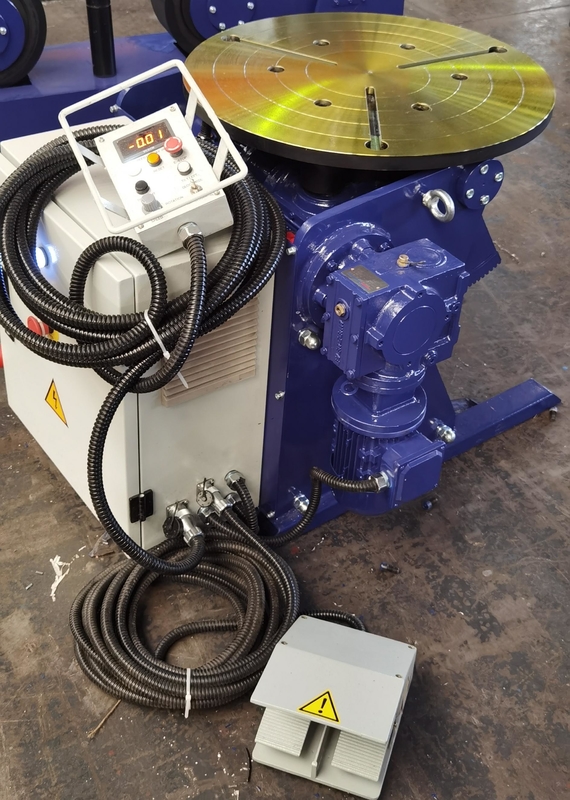

HBJ03 0,3 ton gemotoriseerde las positioner 600 mm werktafel diameter

Compacte en veelzijdige oplossing voor het plaatsen van kleine werkstukken

De HBJ03 is een compact en betrouwbaar kantel-/rotatietoestel dat is ontworpen om kleine en middelgrote werkstukken tijdens het lassen en monteren nauwkeurig te oriënteren.Het combineert gemotoriseerde rotatie en kantelen om optimale positioneringshoeken te bereiken, waardoor de laskwaliteit en de operationele efficiëntie worden verbeterd.

Beschrijving systeem

De werktafel wordt gedraaid door een wisselstroommotor via een wormversnellingsreducer.het garanderen van een soepele en nauwkeurige rotatie.

De kanteling wordt aangedreven door een gemotoriseerde tweestaps worm reducer, die koppel overbrengt naar een sectorversnelling.Het ontwerp omvat een flexibele aandrijflijn om koppelpulsen te absorberen, waardoor de schade aan de motor en de versnellingsbak bij een overbelasting tot een minimum wordt beperkt.

De rotatiesnelheid wordt geregeld via een stapsloze wisselstroomomvormer.Het systeem wordt bestuurd via een afstandsbediening hanger en elektrische bedieningskist, uitgerust met Siemens-componenten en Yaskawa-omvormer voor hoge nauwkeurigheid, laag geluid en uitstekende anti-interferentieprestaties.

Technische specificaties

Belangrijkste kenmerken

• Compact en draagbaar voor gebruik in werkplaatsen of op productielijnen

• Precieze rotatie en kanteling via mechanische componenten met een hoge stijfheid

• Yaskawa-omvormer voor stille, soepele rotatiecontrole

• Elektrische componenten van Siemens voor betrouwbaarheid en levensduur

• met een afstandsbediening voor de bediening van de hanger en van het voetpedaal

• Uitstekende belastingbalans en stabiliteit voor kleine lastoepassingen
